　　当前城市雨水收集系统基本来源于绿带,即通过城市绿化来实现雨水收集,这是一种简单实用的收集方式.基本上可以分为四种类型.

　　分车绿带一般比较窄,植物配置相对简单,植物层次只有绿篱,或者绿篱加灌木球和乔木,少数分车带绿地较宽,配置层次丰富.

　　分车绿带人为践踏不是很严重,但由于位于机动车道中间,绿地面积窄,汽车尾气的排放等导致植物生长环境恶劣,夏天分车带温度很高,需要大量浇水来抗旱保苗,灌溉方式一般为人工拖管、水车浇水的方式,管理比较粗放,浪费水资源、人力、物力.

　　在绿地内一般设有喷灌设施,但是大多不是很完善,分车绿带高程多数高出道路20-30cm左右,在分车绿带旁每隔一定的距离设置有雨水口

　　雨水全部通过这里排入市政排水系统,完全没有考虑雨水收集利用.雨水口设置于行车道内,由于机动车巨大冲击力的作用.雨水蓖、雨水口与路面相接处常是常见的损毁点.

　　路侧绿带形式比较丰富,有的是面积较大含有园林小品、小广场、园路、水景等的公园型路侧绿带,像湘江中路沿江风光带,有稍微窄的宽度大概50m左右有点小坐凳、园路等可以让人们进入的路侧绿带

　　这两种一般植物配置层次比较丰富,植物生长环境较好,但人为破坏性较大,路侧绿带的高程不是很统一,年代稍久远的道路路侧绿带一般要高于道路,不利用雨水渗入绿地利用

　　近年来所建的绿地有些绿地考虑了雨水入渗收集利用,所以建成了高程与路面一致,此外多数路侧绿带在地形、植物等方面并没有考虑到雨水的收集利用.

　　为了有效地实现雨水收集的循环利用,达到预想的经济、生态及社会效益.通过对实际地形的分析,对易集水区域采取加强渗透的方式,让雨洪直接回灌地下,以补充地下水

　　中心水体因地势差异,充分地利用,以缓解硬质铺装所导致的排水问题,减轻校内排水管道的压力;根据现有建筑物顶部特征,在坡屋顶上仅采用屋面雨水收集,平屋顶既采用屋顶绿化又对屋面雨水进行收集利用,形成良性循环,以达到有效地利用.

　　本次方案的改造,是将学校公共区域打造为湖北美术学院昙文化产业园,主要对公共建筑进行改造.因此我所采取的雨水收集与利用的措施具体如下:

　　一是利用建筑物坡顶大面积屋顶,构建雨水收集器进行收集、过滤、利用;

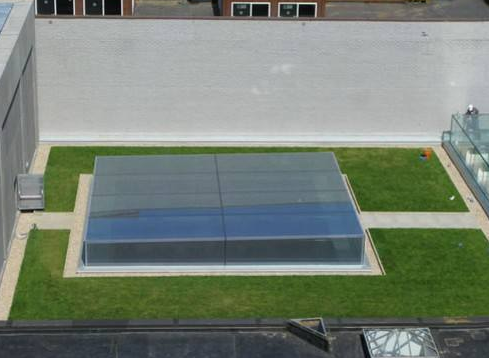

　　二是借平顶屋顶来进行绿化,来改善局部小气候;

　　建筑物屋面是适合和常用的雨水收集面,屋面雨水收集方式按雨水管道的位置分为外收集系统和内收集系统.屋面雨水水质随城市化程度、屋面下垫面类型、交通量、人口密度、空气污染程度、降雨量及降雨历时等因素变化

　　相对而言,屋面雨水水质较好,在具体设计中,应根据建筑物的类型、结构、形式、屋面面积大小、当地气候条件及雨水收集系统的要求,经过技术经济比较来选取合适的收集方式.

　　采用外收集方式居多,外收集系统由檐沟、收集管、水落管、连接管等组成.由于该校区已有建筑物所有的水落管均在外部,本设计采用外收集方式,因此将屋顶进行简单的处理即可收集大量的雨水.通过初期雨水弃流装置进入雨水收集管道中(如图).

　　此图是对校内教学楼雨水收集利用所设计的示意图,此楼处于学校主入口右侧,面积约3000平米的平屋顶结构,因占地面较大,所以我将屋顶绿化、屋面雨水收集综合利用来进行设计,以"绿色生态"为理念,达到节能、环保的目的,对雨水循环、有效利用.

　　雨水存储池建在易集水区域,其雨水来源:一是来自屋面雨水;二是来自地面雨水径流.目的是缓解该区域集水的困境及排水的压力.在过滤池右上角预留溢流口,以防止雨水过剩时,直接回灌地下,补充地下水.

　　收集到的雨水可用于:通过高位水箱,供屋顶绿化灌溉,解决屋顶植物的用水问题;提供该建筑内的清洁用水及卫生间用水;补充周边景观用水及道路冲洗等.
